1.install mikrotik

a.untuk memindahkan “p” dan “n”

b.pilih dengan spaceber pilih semua”a” minimum dengan “m” lalu takan “I” untuk menginstall mikrotik

2.Membikin password

a.mengetikkan password

b.password lamanya tanpa di isi, dan password yang baru harus di isi.

c. login dengan admin, dan mengisi password kaliyan

d.ketik enter dan selesai

3.Memberi nama atau hostname

a.ketik system identity set name=routersaya

4. konfigurasi internet dan jaringan

a.cara memberi ip publik ether-internet

b.mengisi ip gatway

c.untuk mengecek nama interfase ketik perintah interfase print

d.kemudian ketik perintah “edit ether1-internet”, untuk menyimpan ctrl+o

e.untuk mengubah ether2 ketik perintah yang sama edit ether2 nama ketik ether local

5.Setting ip Address

a. ketik ip address add address=10.42.0.0 interface=enther1-internet

b.ip route enter

c.untuk menanmbahkan gatway ketik ip route add enter

d.lalu ip route add gateway=10.42.0.0 enter

e.tambahkan ip DNS set servers=8.8.8.8.8.8.4.4. allow-remote-requests=yes

f.ketik ping google.com(untuk menghubungkan ke internet)

g.ketik ip address print

h.ketik ip address add address=192.168.1.1/24 interface+ether2-local

i.ketik ip address print

6.Cara remote Mikrotik via Winbox

a.dowload winbox lalu install di computer client

b.lalu buka dan mengisi ipnya

c.buka mikrotik dan run

d.isikan conned to menggunakan ether1

e.login dengan user name

7.konfigurasi DHCP client

a.pilih ip lalu ketih DHCP client

b.pilih ip lagi dan ketik address lalu pilih ether 1

c.pada menu DHCP client add

d. dan klik apply setelah mengganti interfacenya dengan enther1

Selasa, 27 Agustus 2013

Alat alat Jaringan Komputer

Untuk membangun jaringan baik berbasis Microsoft Windows Server 2003, Windows 2000 Server maupun Workgroup berbasis Windows XP atau Wind0ws Vista dan windows 7 ada beberapa hal penting dan merupakan kebutuhan wajib alias harus ada. Komponen-komponen yang dimaksud adalah hardware untuk membangun jaringan itu sendiri. Yang dimaksud hardware adalah perangkat keras yang meliputi beberapa komponen Komputer Server, Komputer Client, NIC, HUB, Switch, Kabel, dan lain-lain.

Adapun alat - alat yang digunakan dalam membangun sebuh jaringan sebagai berikut :

Workstation

Komputer yang terhubung ke file server dalam jaringan disebut sebagai workstation. Sebuah workstation minimal mempunyai: kartu jaringan, aplikasi jaringan (software jaringan), dan kabel untuk menghubungkan ke jaringan. Komputer ini ditujukan sebagai client.

Network Interface Cards (NIC)

Kartu Jaringan (NIC) merupakan perangkat yang menyediakan media untuk menghubungkan antara komputer, kebanyakan kartu jaringan adalah kartu inernal, yaitu kartu jaringan yang di pasang pada slot ekspansi di dalam komputer. Pada komputer notebook ada slot untuk kartu jaringan yang biasa disebut PCMCIA slot.

Kartu jaringan yang banyak terpakai saat ini adalah: kartu jaringan Ethernet, LocalTalk konektor, dan kartu jaringan Token.

Hub merupakan pembagi sinyal data bagi Network Interface Card (NIC) dan sekaligus berfungsi sebagai penguat sinyal. Hub tidak memiliki fasilitas untuk routing, sehingga semua informasi yang datang akan dikirimkan ke sebuah komputer.

Switch

Switch menghubungkan semua komputer yang terhubung ke LAN, sama seperti Hub. Perbedaannya adalah switch dapat beroperasi dengan mode full-duplex dan mampu mengalihkan jalur dan memfilter informasi ke dan dari tujuan yang spesifik.

Router

Router memiliki kemampuan melewatkan paket IP dari satu jaringan ke jaringan lain yang mungkin memiliki banyak jalur di antara keduanya. Jika dua atau lebih LAN terhubung dengan router, setiap LAN dianggap sebagai subnetwork yang berbeda.

Router terdiri atas dua jenis :

Router Dedicted ; sebuah device khusus yang dibuat oleh pabrik.
Router PC ; dimana PC dapat difungsikan sebagai router selama memiliki lebih dari satu interface jaringan, mampu mem-fordward paket IP, serta menjalankan program untuk mengatur routing paket.

Modem

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal kedalam sinyal pembawa (Carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut “modem”.

Selasa, 23 Juli 2013

Tugas KKPI

Membuat objek Gelas dengan Blender

Pada tulisan ini, saya akan menjelaskan cara membuat objek gelas menggunakan Blinder (Bukan blender buat ngocok kue loh.. XD). Disini, objek gelas digambar dulu vertex-nya secara menual, lalu dibuat 3D dengan perintah Spin.

Oh, ya... yang belum punya aplikasinya, silahkan download dulu di blender.org (gratis)....

1. Pertama, buka program Blinder Saya pake blender 2.63.0 versi Windows 32-bit. tampilannya kira-kira seperti ini

2. mungkin, anda akan mendapatkan jendela viewport Cuma ada satu. Supaya lebih fleksibel, bagi viewport menjadi 4 bagian. Caranya gampang, cukup tekan Ctrl+Alt+Q pada keyboard.

3. Pada menu Add > Mesh > Plane, maka akan ada objek plane pada viewport secara otomatis.

4. Supaya vertex (titik pada tiap sudut objek) pada Plane bisa di edit, ganti Object Mode menjadi Edit Mode. Lihat gambar...

5. Pastikan semua vertex dalam keadaan terseleksi, lalu Klik tombol Delete untuk menghapus semuanya. Pada jendela yang muncul, pilih Vertices.

6. Kita akan membentuk ulang vertex menjadi bentuk gelas. Untuk membuat vertex, klik tombol Ctrl+klik mouse. Atur semua vertex supaya membentuk garis setengah gelas.

7. setelah terbentuk, seleksi semua vertex dengan menekan tombol A. Pada parameter Mesh Tool klik tombol Spin agar bentuknya menjadi 3D.

8. Setelah mengklik tombol spin, bentuknya jadi gak karuan... XD.

Nah, untuk memperbaikinya, atur nilai Steps=20, Degrees=360, dan pada Axis atur nilai X, Y dan Z=0.000. Sekarang, bentuk gelas sudah mulai kelihatan....

9. Mungkin, ada vertex yang merangkap pada objek. Seleksi semua vertex, lalu klik tombol Remove doubles untuk menghapus verteks yang ganda.

10. Ubah mode menjadi Object Mode, supaya objek bisa diberi Modifier. Pada jendela Properties, klik tombol Add Modifier lalu pilih Subdivision Surface agar bentuk gelas menjadi lebih mulus...

Pada jendela Properties, klik tombol Add Modifier lalu pilih Subdivision Surface agar bentuk gelas menjadi lebih mulus...

11. Terakhir, atur nilai Subdivision View=2. Beres....

Ok, untuk kali ini, saya Cuma membahas modeling nya saja. Untuk pemberian material dan rendering mungkin bisa saya buat tutorialnya lain kali. Soalnya kalau saya gabung disini, ntar tutorialnya panjang amir...

Moga bermanfaat tutorialnya, dan selamat berkarya....

Tutorial Cara Membuat Meja Menggunakan Aplikasi Blender

Pada kesempatan kali ini saya akan membuat sebuah Meja dengan menggunakan Aplikasi Blender yang telah saya dapat cara pembuatannya melalui praktikum Lab Ti yang telah saya ikuti sebelumnya. Pertama-tama, kita membutuhkan aplikasi blender tentunya yang harus kita install terlebih dahulu. Setelah kita install, maka kita running aplikasi tersebut. Tampilan pertama setelah kita merunning program tersebut terlihat bahwa sudah tersedianya sebuah bangun balok 3D. Jika kita ingin memulai semuanya dari awal, maka kita hapus bangun balok tersebut dengan menggunakan tombol Delete yang terdapat pada keyboard kita, atau menggunakan kombinasi keybord yaitu Shift + X. Setelah objek/ model balok tersebut kita hapus, maka untuk membuat sebuah objek baru kita dapat menklik Menu main toolbar Add (yang berada disebelah kanan Menu File) atau dengan kombinasi tombol keyboard Shift + A, lalu kita pilih objek apa saja yang ingin kita buat. Karena disini tujuan kita adalah membuat meja, maka kita membutuhkan sebuah objek berbentuk balok dari submenu Mesh (didalam Menu main toolbar Add) lalu kita pilih Cube seperti pada gambar berikut :

Jika berhasil, maka akan muncul objek yang berbentuk balok. Selanjutnya kita akan memanipulasikan objek tersebut atau kita ubah objek tersebut menjadi sebuah papan (balok tipis dan memanjang (menjadi kubus)). Papan ini adalah komponen pertama untuk membuat meja. Cara mengubah atau memanipulasi objek tersebut menjadi papan ialah, pertama kita ubah ukuran panjangnya menjadi lebih panjang (berpengaruh terhadap sumbu X atau sumbu Y), dan menipis (berkurang ketebalannya yang berpengaruh terhadap sumbu Z saja).

Untuk Mengubah objek menjadi lebih panjang atau lebih lebar (perubahan ukuran), maka kita dapat menggunakan tombol keyboard S + X ((tekan tombol S terlebih dahulu, setelah itu baru kita tekan tombol X) perubahan ukuran yang berpengaruh terhadap sumbu X) atau kombinasi tombol keyboard S + Y (perubahan ukuran yang berpengaruh terhadap sumbu Y), begitu pula dengan kombinasi tombol keyboard S + Z (perubahan ukuran yang berpengaruh terhadap sumbu Z (untuk ketebalan objek)). Jika kita hanya menggunakan tombol keyboard S saja, maka perubahan ukuran berpengaruh terhadap semua sumbu (X,Y,Z).

Untuk melihat sudut pandang objek yang akan kita ubah ialah dengan cara menekan tombol tengah pada mouse, lalu kita gerakkan atau kita atur sudut pandangnya. Dan cara yang lainnya adalah dengan menekan kombinasi tombol Ctrl + Numpad 3 (untuk sudut pandang sebelah kiri), tombol keyboard Numpad 3 (untuk sudut pandang sebelah kanan), kombinasi tombol keyboard Ctrl + Numpad 1 (untuk sudut pandang sebelah belakang), tombol keyboard Numpad 1 (untuk sudut pandang sebelah depan), kombinasi keyboard Ctrl + Numpad 7 (untuk sudut pandang sebelah bawah), dan tombol keyboard Numpad 7 (untuk sudut pandang sebelah atas).

Jika telah kita ubah ukuran panjangnya, maka objek tersebut berubah menjadi kubus, seperti pada gambar berikut ini :

Setelah kita telah mengubah ukuran panjangnya (di gambar, ukurannya berubah terhadap sumbu Y yang digambarkan pada garis hijau atau panah hijau ), maka langkah selanjutnya kita mengubah ketebalannya menjadi lebih tipis menggunakan kombinasi tombol keyboard S + Z seperti pada gambar berikut ini :

Jika sebuah komponen meja pertama yaitu berupa papan (berbentuk kubus yang tipis), maka selanjutnya kita membuat komponen meja kedua, yaitu berupa kaki kaki meja. Untuk membuat kaki kaki meja, kita membuat sebuah objek/model baru dengan cara klik Menu main toolbar Add, lalu pilih Mesh >> pilih Cube. Atau dengan menekan tombol kombinasi keyboard Shift + A. Setelah objek baru berhasil ditampilkan atau di masukkan (add) ke dalam layar, maka kita manipulasikan atau kita ubah bentuk balok tersebut menjadi bentuk kaki kaki pada meja (kubus berdiri). Jika sudah, cara untuk memindahkan objek/model ialah dengan menggunakan tombol keyboard G (perpindahannya berpengaruh terhadap semua sumbu (X,YZ,)), lalu kita pilih objek tersebut dengan mengklik tombol mouse sebelah kiri lalu kita taruh atau pindahkan di bawah papan meja tersebut. Jika kita ingin lebih rapih dalam perpindahan ataupun peletakan kaki kaki pada meja tersebut, kita dapat menggunakan kombinasi tombol keyboard G + X (berpengaruh terhadap sumbu X), G + Y (berpengaruh terhadap sumbu Y), dan G + Z (berpengaruh terhadap sumbu Z). Hasilnya dapat kita lihat sebagai berikut :

Setelah itu, tinggal 3 kaki meja yang belum kita buat. Untuk membuat 3 kaki meja, maka 1 sampel kaki meja yang telah kita buat sebelumnya, kita duplikasikan dengan menggunakan kombinasi tombol keyboard Shift + D lalu kita perbanyak menjadi 3 buah kaki meja, dengan begitu ukuran kaki meja menjadi sama. Tetapi sebelumnya kita buat 1 kaki meja dari penduplikasian 1 buah kaki meja yang telah kita buat sebelumnya, dan kita pindahkan kearah sumbu Y (garis hijau atau panah hijau) agar penempatannya terlihat rapih. Seperti pada gambar berikut ini :

Kemudian tersisa 2 kaki meja yang belum kita buat dengan cara duplikasikan 2 kaki meja (kita pilih keduanya dengan cara klik 1 kaki, lalu kita tahan tombol keyboard Shift, setelah itu kita klik 1 kaki berikutnya) yang telah kita buat sebelumnya, lalu kita geser 2 kaki tersebut kearah sumbu X (garis merah/panah merah) agar terlihat rapih. Hasilnya akan seperti pada gambar berikut ini :

Setelah melakukan hal tersebut, dapat kita lihat bahwa bentuk kumpulan dari berbagai objek tersebut telah menyerupai meja. Sekarang tinggal kita gabungkan objek objek tersebut agar kita dapat dengan mudah mengubah ukuran meja tersebut, baik panjang maupun lebarnya dengan cara kita pilih semua objek yang ingin kita gabungkan dengan menggunakan kombinasi tombol keyboard Ctrl + J. Maka hasil akan seperti ini :

Jika meja tersebut ingin kita warnai agar terlihat lebih fresh dan menawan, maka sebelum kita gabungkan tiap tiap objek menjadi sebuah meja, kita warnai tiap tiap objek tersebut dengan warna yang sesuai dengan selera kita sendiri dengan cara kita klik icon Material yang berada pada sebelah kanan layar, lalu kita klik New. Seperti pada gambar berikut ini :

Setelah itu akan muncul submenu seperti Preview,Diffuse,Specular,Shading,Transparency, dll. Kita pilih submenu Diffuse, lalu kita klik pemilihan warnanya, lalu kita pilih warna sesuka kita. Seperti pada gambar berikut ini :

Selanjutnya kita warnai kaki kaki pada meja dengan warna pilihan sesuka kita. Jika telah diberi warna dengan mantap, maka kita gabungkan semua komponen komponen meja menjadi satu dengan cara menekan kombinasi tombol keyboard Ctrl + J. Maka contoh hasilnya (pemilihan warnanya adalah pemilihan warna saya sendiri) akan seperti berikut ini :

Setelah kita warnai dan kita gabungkan semua komponen komponen meja tersebut, maka terbentuklah objek meja yang kita inginkan dengan warna yang kita inginkan pula. Selanjutnya hasil akhirnya ialah objek tersebut kita renderingkan (cetak) ke dalam bentuk gambar yang memiliki resolusi yang cukup baik dengan cara klik Menu main Toolbar Render (disebelah kanan Menu main toolbar Add), lalu kita pilih Render Image atau dengan cara cukup kita menekan tombol keyboard F12. Seperti pada gambar berikut ini :

Setelah kita menklik Render Image, maka hasil renderingnya akan nampak seperti pada gambar berikut ini :

Sekian penjelasan dari saya, jika ada kesalahan baik dalam penempatan kata, kosakata, kesulitan pemahaman kata, dll saya mohon maaf sebesar besarnya. Terima kasih :)

Kamis, 17 Januari 2013

pemanfaatan limbah komputer

MANFAAT LIMBAH KOMPUTER BEKAS

KANADA (Berita SuaraMedia) - Penjualan barang elektronik yang terus melonjak hingga satu dekade mendatang diperkirakan akan terjadi di negara-negara berkembang dalam 10 tahun ke depan. Meningkatnya penjualan, tentu saja berdampak pada penumpukan sampah elektronik yang membahayakan lingkungan dan kesehatan manusia WEEE berupaya untuk menawarkan medali dengan bahan eWaste ini ke pertandingan-pertandingan lainnya. Penggunaan medali eWaste dalam olimpiade musim dingin ini dianggap sebagai yang pertama dan cukup menginspirasi.

Mother Jones melaporkan bahwa 3 jenis medali Olimpiade Musim Dingin 2010 di Vancouver, Kanada terbuat dari hasil pengolahan limbah elektronik atau disebut dengan E-Waste. Komite Olimpiade Vancouver (VANOC) menjelaskan bahwa medali-medali tersebut akan diberikan kepada para pemenang dari cabang-cabang olahraga yang diperlombakan seperti Ski Jumping, Ice Skating, Bobsled (papan peluncur) dan lain-lain.
E-Waste (limbah elektronik) mencakup seluruh barang elektronik mulai dari televisi sampai iPod. Sebuah studi yang diterbitkan dalam Journal Sciene tahun lalu menemukan bahwa e-waste telah menjadi komponen limbah padat yang paling cepat pertumbuhannya di Amerika Serikat . Lebih dari 1,36 juta metrik ton limbah elektronik yang dibuang di Tempat Pembuangan Akhir (TPA). Limbah elekronik yang dibuang kebanyakan adalah ponsel, mp3 player dan barang elektronik lainnya.
VANOC memutuskan untuk menggunakan logam daur ulang dari e-waste dalam pembuatan medali olimpiade. Hal ini diharapkan dapat membantu permainan atlet dalam memenuhi salah satu dari tiga pilar Olimpiade yaitu keberlanjutan.
Menurut laporan Mother Jones dikatakan Teck Resources, perusahaan yang akan melakukan ekstraksi E-Waste berencana untuk memproses 15.000 ton limbah elektronik pada tahun ini.

Pemanfaatan Limbah Komputer

Fisik komputer, yang dulu dikenal sebagai PC (personal computer) itu, baru saya lihat di pertengahan tahun 80-an. Tapi sebelumnya, melalui majalah-majalah luar negeri, saya memang sudah banyak membaca tentang kemungkinan perubahan gaya hidup dan gaya kerja yang akan terjadi akibat kehadiran komputer tersebut.
Komputer yang pertamakali saya lihat itu ada di ruangan salah seorang direktur dari perusahaan tempat saya bekerja. Karena dia seorang yang gemar akan hal-hal teknis, maka saya lihat dia asyik sekali dengan komputer tersebut. Ketika kami rapat anggaran, dia sendirilah yang memindahkan angka-angka yang kami bicarakan dari papan tulis ke komputer, untuk kemudian dihitung sendiri oleh komputer dan hasilnya disajikan dalam bentuk tabel yang rapih.
Tapi lama-kelamaan saya mendapat kesan bahwa direktur itu ingin memonopoli sendiri pengetahuannya tentang komputer. Sementara itu, dari majalah yang saya baca saya mendapat informasi, bahwa demi membudayakan komputer dalam waktu yang sesegera mungkin, perusahaan-perusahaan di AS justeru membagi-bagikannya secara cuma-cuma kepada pegawainya. Atau–kalau pun tidak membagikannya secara cuma-cuma–mereka mengkreditkannya secara lunak.

MANFAAT LIMBAH KOMPUTER KEYBOARD

Bagaiman caranya mengolah limbah keyboard menjadi barang yang bermanfaat dan dapat digunakan untuk menunjang fungsi komputer. Tentu saja fungsi keyboard ini yang berbeda dengan fungsi mouse. Keyboard digunakan pada komputer untuk memberikan perintah tombol-tombol tertentu dan untuk mengetik suatu rangkaian huruf/angka/simbol.

Mirip dengan perkembangan teknologi komputer dan asesorisnya, maka teknologi untuk keyboard pada dasarnya juga berkembang pesat. Hanya saja dari sisi fungsi relatif tidak begitu berbeda, perkembangan menyangkut aspek estetika, bentuk ergonomik, kenyamanan penggunaan, jumlah tuts dan hal-hal kecil lainnya. Termasuk dalam hal ini adalah teknologi keyboard yang tersambungkan dengan kabel ataupun dengan sistem wireless. Ada keyboard yang berukuran besar maupun keyboard yang berukuran tipis dan dapat digulung. Ada keyboard yang berwarna standar seperti hitam atau putih, maupun ada keyboard yang dibuat dalam variasi warna tertentu. Dari pilihan ini tentu saja mengakibatkan konsumen akan menginginkan keyboard yang memenuhi selera dan keperluan yang bersangkutan. Pada sisi lain, keyboard seperti halnya mouse juga merupakan asesoris komputer yang harganya relatif murah, sehingga pengadaan keyboard sering diikutkan pada pembelian komputer baru. Langkah ini kadang sebenarnya kurang efisien mengingat usia pakai keyboard itu relatif lama dan biasanya tingkat kerusakan keyboard sangat rendah. Dengan demikian keyboard lama pada dasarnya masih dapat digunakan untuk digunakan pada komputer yang baru. Realitasnya selalu akan muncul keyboard-keyboard yang dibuang dan bersifat sebagai limah. Jumlah yang ada semakin lama akan semakin banyak dan hal ini tentu saja perlu dilakukan pemikiran untuk pengelolaannya.

Pengelolaan limbah keyboard ini mirip dengan strategi untuk pengelolaan mouse ini yakni dilakukan dengan menggunakan strategi 3R yakni reduce, reuse, dan recycle. Pengelolaan ini hendaknya dapat dilakukan oleh berbagai pihak, mulai dari produsen, distributor maupun pihak lain seperti masyarakat.

Program reduce limbah keyboard mutlak dapat dilakukan mengingat sebenarnya kalau masih ada keyboard lama, maka hal itu masih dapat digunakan kembali. Seperti telah disebutkan di atas tingkat kerusakan keyboard itu relatif rendah sehingga peluang pembelian keyboard baru menjadi tidak begitu diprioritaskan. Kendalanya adalah harga keyboard itu relatif murah dibandingkan harga komputer, sehingga konsumen terpancing untuk selalu membeli keyboard baru saat membeli satu perangkat komputer. Hal ini mungkin terpancing dengan bentuk dan variasi keyboard selalu beragam dan berbeda-beda, padahal dari sisi teknologi, perkembangan keyboard relatif juga lambat.

Teknik perawatan keyboard agar selalu dapat digunakan dengan baik dan normal adalah dengan jalan pembersihan. Hal ini khususnya dilakukan untuk keyboard yang digunakan di ruangan yang kurang bersih atau bahkan oleh pemakai yang melakukan pekerjaan komputer sambil merokok. Keyboard yang digunakan akan berakibat kotor terutama pada sela-sela tuts yang mungkin akan berakibat tombol tidak berfungsi. Perawatannya adalah dengan jalan membuka keyobard dan mencuci setiap tombol yang ada, kemudian dipasangkan kembali. Cara yang mudah adalah dengan jalan meniup menggunakan pompa tangan atau kompresor ke arah bagian tombol. Yang perlu diingat adalah saat membersihkan tentu saja keyboard dalam keadaan tidak terkoneksi ke CPU komputer. Di beberapa kota, saat ini juga dijumpai jasa pencucian keyboard yang memudahkan kita untuk menyerahkan tugas perawatan dan pencucian keyboard agar dapat bersih dan berfungsi secara normal kembali.

Untuk langkah reuse pada dasarnya masih dapat dilakukan oleh para pemilik keyboard itu. Untuk langkah recycle tentu saja pihak produsen yang mesti bertanggung jawab melakukan hal ini. Alternatif reuse adalah dengan menawarkan keyboard bekas kepada pihak yang memerlukan untuk fasilitas komputer yang digunakan.

Keyboard pada dasarnya terdiri dari komponen papan plastik yang dilengkapi dengan tombol dari masing-masing karakter atau perintah. Tombol-tombol inilah yang dengan teknik artistik dapat dimanfaatkan untuk membentuk produk baru yang bersifat artistik. Langkah ini merupakan salah satu upaya recycle dari limbah keyboard yang dapat dilakukan. Beberapa kreasi kerajinan tangan yang dibuat dari limbah keyboard ini saya peroleh dari internet dengan bentuk yang cukup menarik untuk dipajang sebagai komponen dekorasi.

Pada akhirnya tulisan yang merupakan upaya kepedulian saya dalam bidang lingkungan ini semoga menjadi bahan kesadaran bagi para pembaca juga dan mungkin sekaligus untuk pemicu kreativitas untuk memanfaatkan limbah keyboard ini menjadi bahan hiasan.

.

Senin, 12 November 2012

TUGAS_KK1

Soal

Jawablah dengan benar!

11. Cari informasi di internet tentang cara men-solder yang benar(lebih baik yang ada gambarnya)!

22. Cari anformasi di internet bagaimana cara mengecek kapasitor apakah masih dalam kondisi baik/buruk dengan menggunakan multitester

13. Terangkan tentang transistor dan kaki-kaki pada transistor (disertai gambar)!

44 Cari informasi di internet bagaimana cara mengecek transistor apakah masih dalam kondisi baik/rusak!

55 Bagaimana cara mengecek/mengetahui kapasitas menggunakan multimeter komponen berikut

a. Resistor

b. Kapasitor

c. Transistor

Jawab!!!

1`cara men-solder yang benar;

Bagi para penggemar elektronika membuat rangkaian sendiri memiliki kepuasan tersendiri dari pada membeli rangkaian berupa kit yang siap pakai. Salah satu tantangan bagi para penggemar elektronika dalam membuat rangkaian sendiri adalah teknik menyolder. Diantara sekian banyak kegagalan dalam membuat suatu rangkaian elektronika salah satunya bersumber dari teknik menyolder yang tidak tepat atau jelek. Untuk itu kali ini Kotretan Hendriono mencoba membeberkan pengalaman pribadi tentang teknik menyolder yang terbaik.

Deskripsi

Menyolder merupakan pekerjaan yang membutuhkan kesabaran cukup tinggi selain keterampilan tangan dalam menggerakan solder. Dan solder adalah perangkat wajib yang harus dimiliki dalam tahap penyolderan, namun harus diperhatikan bahwa salah satu penentu kualitas penyolderan adalah kualitas soldernya itu sendiri. Papan rangkaian tercetak atau PCB merupakan lapisan yang sangat peka terhadap panas, jika solder memiliki tingkat panas yang berlebihan maka lapisan tembaga yang menempel pada PCB akan mudah untuk terkelupas, selain itu beberapa komponen elektronika memiliki tingkat panas tertentu sehingga ketika komponen elektronika tersebut menerima panas yang melebihi kemampuannya maka komponen akan rusak sebelum digunakan. Sebaliknya jika solder memiliki tingkat panas yang rendah maka timah tidak mampu merekat kuat pada PCB. Jika dilihat sepintas sepertinya komponen elektronika tersolder dengan baik pada PCB namun sebenarnya timah tidak mampu merekat kuat pada PCB hingga kualitas rangkaian elektronika juga jelek. Hindari menggunakan solder pistol karena panas pada ujung soldernya tidak mampu di kontrol dengan baik, kecuali anda sudah profesional dalam mengatur lamanya waktu solder menempel pada PCB, memahami kualitas komponen dan mengetahui kualitas timah yang digunakan.

Mengenal Solder dan Peralatan

Solder biasanya digolongkan menurut dayanya (watt). Padahal penggolongan seperti ini memiliki tingkat akurasi rendah karena penggolongan sesuai dengan wattnya itu biasanya tidak menjelaskan effisiensi-nya, besarnya daya yang disalurkan hingga keujung solder. Harus diperhatikan pula kapasitas panas dari solder serta waktu naik ke suhu yang stabil. Suhu maksimum solder yaitu suhu dalam keadaan seimbang, suhu yang dicapai bila panas yang dibangkitkan solder telah seimbang dengan panas yang hilang diserap oleh sekelilingnya. Solder yang baik akan menghasilkan suhu maksimum yang sama untuk suatu model yang sama bila disambungkan ke tegangan sumber yang sama.
Sumber daya dari solder berasal dari elemen pemanas yang resistip, maka suhu yang dihasilkan solder dapat diubah dengan pengaturan tegangan sumber pemanasnya. Untuk menghasilkan kualitas penyolderan yang baik lebih baik kita memilih jenis solder yang tingkat panas suhunya dapat diatur baik secara otomatis maupun secara manual yang mampu disesuaikan dengan kebutuhan.
Suhu solder ditentukan selain oleh wattnya juga ditentukan oleh besar, bentuk ujung dan bahan besi yang digunakan. Pemilihan bentuk ujung solder juga mempengaruhi kualitas penyolderan maka sesuaikan bentuk ujung solder yang cocok dengan kebutuhan. Tabel dibawah ini menunjukan penggolongan umum solder sesuai dengan tugas dan wattnya. Perhatikan bahwa pemilihan solder untuk tugas tertentu harus dimulai dari solder dengan watt rendah, jika tidak memadai maka secara bertahap barulah memilih solder dengan daya yang lebih besar.

Keselamatan Kerja

Gunakan kacamata polycarbonate atau yang sejenis untuk melindungi mata dari asap solder
Jangan pernah menyentuh elemen pemanas atau ujung dari solder
Selalu kembalikan solder pada stand soder setelah digunakan atau ketika tidak digunakan
Lakukan penyolderan pada area yang cukup ventilasi
Cuci tangan ketika selesai mengerjakan penyolderan

Persiapan Penyolderan

Ujung solder atau ada yang menyebutnya paku solder memiliki peranan penting dalam tahap penyolderan, untuk itu sangat dianjurkan untuk memilih ujung solder yang dilapisi (disepuh) besi atau baja selain lebih tahan lama juga lebih mudah dalam pemeliharaannya dari pada ujung solder tembaga telanjang tanpa disepuh. Ujung solder yang dilapis besi tidak boleh diampelas atau dikikir karena hal tersebut dapat mengikis/merusak lapisan besinya.

Ujung tembaga tanpa pelapis alias telanjang harus benar-benar terpelihara dengan baik, bersih dan berlapis timah. Bila terdapat lapisan-lapisan kerak hitam maka harus segera dikikir atau diampelas sehingga ujungnya menjadi bersih dan licin. Ujung solder yang kotor akan mempersulit rambatan panas dan sulit dalam penyolderan. Periksa dudukan ujung solder dari kemungkinan longgar, jika longgar segera kecangkan sehingga effisiensi panas dan rambatan panasnya lebih terjamin.

Lapisi ujung solder dengan timah saat proses pemanasan dimulai, hal ini untuk menjaga agar ujung solder tetap bersih. Siapkan lap anti panas untuk membersihkan ujung solder yang sewaktu-waktu bisa kotor oleh lapisan-lapisan oksid yang akan muncul saat dilakukan penyolderan. Jangan pernah menggunakan batu salmiak dalam membersihkan ujung solder karena hal ini dapat merusak ujung solder dan meninggalkan sisa endapan disekitar titik solderan.

Jika ujung solder dari tembaga telanjang tanpa lapisan besi maka setiap melakukan penyolderan akan mengikis tembaga berupa butiran halus yang ikut menempel pada PCB dan lama kelamaan pada ujung solder akan terbentuk kawah. Ampelas atau kikirlah lagi hingga ujung solder menjadi licin dan lapisi kembali dengan timah.
Gunakanlah jenis timah solder berkualitas yang terdiri dari campuran timah dengan titik lebur rendah dan mengandung kolophonium sebagai cairan solder. Timah dipasarkan dalam bentuk kawat kecil dengan diamater beragam dan digulung. Jangan sekali-kali menggunakan jenis kawat timah yang tidak berkualitas karena akan merusak kualitas penyolderan, sehebat apapun kita menyolder, sebagus apapun solder yang digunakan dan sekuat apapun PCB jika timah yang digunakan jelek maka hasil solderan pun tetap jelek dan tentunya kualitas akhir rangkaian elektronik yang mengecewakan.

Proses Penyolderan

Jika hal diatas sudah dipahami dan dipersiapkan maka mari lanjutkan pada tahap penyolderan. Perhatikan dengan seksama tahapan dibawah ini dan hal-hal yang harus dilakukan selama tahap penyolderan.

1. Bersihkan PCB dan Kaki Komponen

Bersihkan bagian-bagian yang akan disolder baik itu PCB maupun kaki komponen elektronika dengan ampelas halus atau pisau sehingga lapisan-lapisan cat, gemuk atau oksida tersingkirkan. Bila menggunakan kawat montase berisolasi (misal; kawat email) maka kelupaslah dulu isolasinya sepanjang 6-7mm kemudian ujung kawat dilapis dengan timah.

2. Memasukan Komponen Elektronika pada PCB

Kawat kaki komponen dimasukan pada lubang PCB dan bengkokan dengan tang sehingga terdapat pengait mekanis untuk menjaga posisi komponen. Ujung kawat yang berdiameter besar harus dipasang sedemikian rupa sehingga penyolderan dapat dilakukan dengan baik.

3. Mengatur Posisi PCB

Aturlah posisi PCB dan titik solderan sehingga cairan timah dapat mengalir sendiri ke titik yang diinginkan dengan bantuan gravitasi bumi.

4. Memanaskan PCB dan Kaki Komponen

Letakan bagian datar dari ujung solder ke sisi yang lebar pada PCB sehingga penyaluran panas terjadi melalui permukaan yang paling luas.

5. Menambahkan Timah pada Titik Solderan

Berikan timah pada titik solderan dan usahakan lapisan kolophonium lebih dulu mencair baru kemudian timah. Jumlah timah yang dilebur pada titik solderan tidaklah harus memenuhi lingkaran pad PCB.

6. Menarik Timah Solder

Setelah jumlah timah yang meleleh dirasa cukup, singkirkan timah dari titik solderan. Tahan ujung solder pada titik solderan sampai timah meresap pada semua bagian solderan. Setelah itu tarik ujung solder dari titik solderan dan biarkan beberapa saat untuk proses pendinginan.

7. Mendinginkan Titik Solderan

Selama pendinginan, titik penyolderan tidak boleh terguncang untuk menghindari penyolderan dingin. Penyolderan dingin dapat dilihat dari permukaan timah pada titik solderan yang menjadi buram.

8. Penyolderan Dingin

Penyolderan dingin juga dapat terjadi akibat ujung solder yang kurang panas, terlalu cepat ditarik dari titik penyolderan dan kualitas timah yang jelek. Timah terlihat menempel berupa tetesan pada PCB, solderan seperti ini sangatlah rapuh.

9. Perbaikan Solderan Dingin

Penyolderan dingin bisa saja terjadi maka untuk mengatasinya lakukan pemanasan menggunakan ujung solder pada titik solderan yang akan diperbaiki kemudian tambahkan timah hingga timah meresap pada titik solderan. Ketika dingin pastikan permukaan titik solderan licin dan mengkilap.

10. Perhatikan!

Untuk menyolder komponen semikonduktor gunakanlah solder yang panas dan lakukan dengan cepat. Hindari menggunakan solder yang dingin yang justru membuat proses penyolderan menjadi lebih lama kecuali dalam kondisi tertentu yang mengharuskan menggunakan solder yang lebih dingin.

2.Cara Mengetahui apakah kapasitor baik atau tidak

kapasitor adalah salah satu komponen elektronika yang paling banyak digunakan, untuk itu penting untuk mengetahui apakah sebuah kapasitor masih baik atau tidak, adapun langkah untuk menguji kapasitor adalah sebagai berikut: sebagi catatn hal ini dilakukan jika kita hanya memiliki AVO meter untuk mengujinya;
Langkah pertama hubungkan terlebih dahulu kedua kaki kapasitor untuk menghilangkan muatan yang ada pada pada kapasitor. kemudian atur switch selectorAVO pada posisi ohm, kemudian hubungkan probe pada kaki-kaki kapasitor dan amati gerakan jarum AVO, pada kapasitor yang baik maka jarum akan bergerak dan kembali lagi ke nol, jika jarum bergerak tetapi tidak kembali lagi ke nol atau menunjukkan nilai tertentu maka kapasitor tersebut sudah rusak.
jika diketahui baik maka lakukan pengukuran sekali lagi dengan polaritas yang sama, pada pengukuran kedua ini jarum harus tidak bergerak atau hanya bergerak sedikit saja, karena kapasitor yang baik akan menyimpan muatannya.

Transistor NPN dapat dianggap sebagai dua diode adu punggung tunggal anode. Pada penggunaan biasa, pertemuan p-n emitor-basis dipanjar maju dan pertemuan basis-kolektor dipanjar mundur. Dalam transistor NPN, sebagai contoh, jika tegangan positif dikenakan pada pertemuan basis-emitor, keseimbangan di antara pembawa terbangkitkan kalor dan medan listrik menolak pada daerah pemiskinan menjadi tidak seimbang, memungkinkan elektron terusik kalor untuk masuk ke daerah basis. Elektron tersebut mengembara (atau menyebar) melalui basis dari daerah konsentrasi tinggi dekat emitor menuju konsentrasi rendah dekat kolektor. Elektron pada basis dinamakan pembawa minoritas karena basis dikotori menjadi tipe-p yang menjadikan lubang sebagai pembawa mayoritas pada basis. Daerah basis pada transistor harus dibuat tipis, sehingga pembawa tersebut dapat menyebar melewatinya dengan lebih cepat daripada umur pembawa minoritas semikonduktor untuk mengurangi bagian pembawa yang bergabung kembali sebelum mencapai pertemuan kolektor-basis. Untuk memastikannya, ketebalan basis dibuat jauh lebih rendah dari panjang penyebaran dari elektron. Pertemuan kolektor-basis dipanjar terbalik, jadi sedikit sekali injeksi elektron yang terjadi dari kolektor ke basis, tetapi elektron yang menyebar melalui basis menuju kolektor disapu menuju kolektor oleh medan pada pertemuan kolektor-basis.

3.Pengendalian tegangan, arus dan muatan

Arus kolektor-emitor dapat dipandang sebagai terkendali arus basis-emitor (kendali arus) atau tegangan basis-emitor (kendali tegangan). Pandangan tersebut berhubungan dengan hubungan arus-tegangan dari pertemuan basis-emitor, yang mana hanya merupakan kurva arus-tegangan eksponensial biasa dari diode pertemuan p-n.^[1] Penjelasan fisika untuk arus kolektor adalah jumlah muatan pembawa minoritas pada daerah basis.^[1]^[2]^[3] Model mendetail dari kerja transistor, model Gummel–Poon, menghitung distribusi dari muatan tersebut secara eksplisit untuk menjelaskan perilaku transistor dengan lebih tepat.^[4] Pandangan mengenai kendali-muatan dengan mudah menangani transistor-foto, dimana pembawa minoritas di daerah basis dibangkitkan oleh penyerapan foton, dan menangani pematian dinamik atau waktu pulih, yang mana bergantung pada penggabungan kembali muatan di daerah basis. Walaupun begitu, karena muatan basis bukanlah isyarat yang dapat diukur pada saluran, pandangan kendali arus dan tegangan biasanya digunakan pada desain dan analisis sirkuit. Pada desain sirkuit analog, pandangan kendali arus sering digunakan karena ini hampir linier. Arus kolektor kira-kira $\beta_F$ kali lipat dari arus basis. Beberapa sirkuit dasar dapat didesain dengan mengasumsikan bahwa tegangan emitor-basis kira-kira tetap, dan arus kolektor adalah beta kali lipat dari arus basis. Walaupun begitu, untuk mendesain sirkuit BJT dengan akurat dan dapat diandalkan, diperlukan model kendali-tegangan (sebagai contoh model Ebers–Moll)^[1]. Model kendali-tegangan membutuhkan fungsi eksponensial yang harus diperhitungkan, tetapi jika ini dilinierkan, transistor dapat dimodelkan sebagai sebuah transkonduktansi, seperti pada model Ebers–Moll, desain untuk sirkuit seperti penguat diferensial menjadi masalah linier, jadi pandangan kontrol-tegangan sering diutamakan. Untuk sirkuit translinier, dimana kurva eksponensiak I-V adalah kunci dari operasi, transistor biasanya dimodelkan sebagai terkendali tegangan dengan transkonduktansi sebanding dengan arus kolektor.

Tundaan penghidupan, pematian dan penyimpanan

Transistor dwikutub mengalami beberapa karakteristik tundaan ketika dihidupkan dan dimatikan. Hampir semua transistor, terutama transistor daya, mengalami waktu simpan basis yang panjang sehingga membatasi frekuensi operasi dan kecepatan pensakelaran. Salah satu cara untuk mengurangi waktu penyimpanan ini adalah dengan menggunakan penggenggam Baker.

Parameter alfa (α) dan beta (β) transistor

Perbandingan elektron yang mampu melintasi basis dan mencapai kolektor adalah ukuran dari efisiensi transistor. Pengotoran cerat pada daerah emitor dan pengotoran ringan pada daerah basis menyebabkan lebih banyak elektron yang diinjeksikan dari emitor ke basis daripada lubang yang diinjeksikan dari basis ke emitor. Penguatan arus moda tunggal emitor diwakili oleh β_F atau h_fe, ini kira-kira sama dengan perbandingan arus DC kolektor dengan arus DC basis dalam daerah aktif-maju. Ini biasanya lebih besar dari 100 untuk transistor isyarat kecil, tapi bisa sangat rendah, terutama pada transistor yang didesain untuk penggunaan daya tinggi. Parameter penting lainnya adalah penguatan arus tunggal-basis, α_F. Penguatan arus tunggal-basis kira-kira adalah penguatan arus dari emitor ke kolektor dalam daerah aktif-maju. Perbandingan ini biasanya mendekati satu, di antara 0,9 dan 0,998. Alfa dan beta lebih tepatnya berhubungan dengan rumus berikut (transistor NPN):

$\alpha_T = \frac{I_{\text{C}}}{I_{\text{E}}}$

$\beta_F = \frac{I_{\text{C}}}{I_{\text{B}}}$

$\beta_F = \frac{\alpha_{T}}{1 - \alpha_{T}}\iff \alpha_{T} = \frac{\beta_F}{\beta_F+1}$

Struktur

Irisan transistor NPN yang disederhanakan

Kepingan transistor NPN frekuensi tinggi KSY34, basis dan emitor disambungkan melalui ikatan kawat

BJT terdiri dari tiga daerah semikonduktor yang berbeda pengotorannya, yaitu daerah emitor, daerah basis dan daerah kolektor. Daerah-daerah tersebut adalah tipe-p, tipe-n dan tipe-p pada transistor PNP, dan tipe-n, tipe-p dan tipe-n pada transistor NPN. Setiap daerah semikonduktor disambungkan ke saluran yang juga dinamai emitor (E), basis (B) dan kolektor (C). Basis secara fisik terletak di antara emitor dan kolektor, dan dibuat dari bahan semikonduktor terkotori ringan resistivitas tinggi. Kolektor mengelilingi daerah emitor, membuat hampir tidak mungkin untuk mengumpulkan elektron yang diinjeksikan ke daerah basis untuk melarikan diri, membuat harga α sangat dekat ke satu, dan juga memberikan β yang lebih besar. Irisan dari BJT menunjukkan bahwa pertemuan kolektor-basis jauh lebih besar dari pertemuan kolektor-basis. Transistor pertemuan dwikutub tidak seperti transistor lainnya karena biasanya bukan merupakan peranti simetris. Ini berarti dengan mempertukarkan kolektor dan emitor membuat transistor meninggalkan moda aktif-maju dan mulai beroperasi pada moda terbalik. Karena struktur internal transistor dioptimalkan untuk operasi moda aktif-maju, mempertukarkan kolektor dan emitor membuat harga α dan β pada operasi mundur jauh lebih kecil dari harga operasi maju, seringkali α bahkan kurang dari 0.5. Buruknya simetrisitas terutama dikarenakan perbandingan pengotoran pada emitor dan kolektor. Emitor dikotori berat, sedangkan kolektor dikotori ringan, memungkinkan tegangan panjar terbalik yang besar sebelum pertemuan kolektor-basis bobol. Pertemuan kolektor-basis dipanjar terbalik pada operasi normal. Alasan emitor dikotori berat adalah untuk memperbesar efisiensi injeksi, yaitu perbandingan antara pembawa yang diinjeksikan oleh emitor dengan yang diinjeksikan oleh basis. Untuk penguatan arus yang tinggi, hampir semua pembawa yang diinjeksikan ke pertemuan emitor-basis harus datang dari emitor. Perubahan kecil pada tegangan yang dikenakan membentangi saluran basis-emitor menyebabkan arus yang mengalir di antara emitor dan kolektor untuk berubah dengan signifikan. Efek ini dapat digunakan untuk menguatkan tegangan atau arus masukan. BJT dapat dianggap sebagai sumber arus terkendali tegangan, lebih sederhana dianggap sebagai sumber arus terkendali arus, atau penguat arus, dikarenakan rendahnya impedansi pada basis. Transistor-transistor awal dibuat dari germanium tetapi hampir semua BJT modern dibuat dari silikon. Beberapa transistor juga dibuat dari galium arsenid, terutama untuk penggunaan kecepatan tinggi.

NPN

Simbol NPN BJT.

Struktur dasar transistor NPN

NPN adalah satu dari dua tipe BJT, dimana huruf N dan P menunjukkan pembawa muatan mayoritas pada daerah yang berbeda dalam transistor. Hampir semua BJT yang digunakan saat ini adalah NPN karena pergerakan elektron dalam semikonduktor jauh lebih tinggi daripada pergerakan lubang, memungkinkan operasi arus besar dan kecepatan tinggi. Transistor NPN terdiri dari selapis semikonduktor tipe-p di antara dua lapisan tipe-n. Arus kecil yang memasuki basis pada tunggal emitor dikuatkan di keluaran kolektor. Dengan kata lain, transistor NPN hidup ketika tegangan basis lebih tinggi daripada emitor. Tanda panah dalam simbol diletakkan pada kaki emitor dan menunjuk keluar (arah aliran arus konvensional ketika peranti dipanjar maju).

PNP

Jenis lain dari BJT adalah PNP.

Simbol PNP BJT.

Struktur dasar transistor PNP

Transistor PNP terdiri dari selapis semikonduktor tipe-n di antara dua lapis semikonduktor tipe-p. Arus kecil yang meninggalkan basis pada moda tunggal emitor dikuatkan pada keluaran kolektor. Dengan kata lain, transistor PNP hidup ketika basis lebih rendah daripada emitor. Tanda panah pada simbol diletakkan pada emitor dan menunjuk kedalam.

Transistor dwikutub pertemuan-taksejenis

Jalur dalam transistor dwikutub pertemuan-taksejenis. Penghalang menunjukkan elektron untuk bergerak dari emitor ke basis, dan lubang untuk diinjeksikan kembali dari basis ke emitor.

Transistor dwikutub pertemuan-taksejenis (HBT) adalah sebuah penyempurnaan BJT sehingga dapat menangani isyarat frekuensi sangat tinggi hingga beberapa ratus GHz. Sekarang sering digunakan dalam sirkuit ultracepat, terutama sistem RF.^[5]^[6] Transistor pertemuan-taksejenis mempunyai semikonduktor yang berbeda untuk tiap unsur dalam transistor. Biasanya emitor dibuat dari bahan yang memiliki celah-jalur lebih besar dari basis. Ilustrasi menunjukkan perbedaan celah-jalur memungkinkan penghalang lubang untuk menginjeksikan lubang kembali ke basis (diperlihatkan sebagai Δφ_p), dan penghalang elektron untuk menginjeksikan ke basis (Δφ_n). Susunan penghalang ini membantu mengurangi injeksi pembawa minoritas dari basis ketika pertemuan emitor-basis dipanjar terbalik, dan dengan demikian mengupansi arus basis dan menaikkan efisiensi injeksi emitor. Injeksi pembawa menuju ke basis yang telah diperbaiki memungkinkan basis untuk dikotori lebih berat, menghasilkan resistansi yang lebih rendah untuk mengakses elektrode basis. Dalam BJT tradisional, atau BJT pertemuan-sejenis, efisiensi injeksi pembawa dari emitor ke basis terutama dipengaruhi oleh perbandingan pengotoran di antaran emitor dan basis, yang berarti basis harus dikotori ringan untuk mendapatkan efisiensi injeksi yang tinggi, membuat resistansioya relatif tinggi. Sebagai tambahan, pengotoran basis yang lebih tinggi juga memperbaiki karakteristik seperti tegangan mula dengan membuat basis lebih sempit. Pembedaan tingkat komposisi dalam basis, misalnya dengan menaikkan jumlah germanium secara progresif pada transistor SiGe, menyebabkan gradien dalam celah-jalur di basis netral (ditunjukkan sebagai Δφ_G), memberikan medan terpatri di dalam yang membantu pengangkutan elektron melewati basis. Komponen alir tersebut membantu pengangkutan sebaran normal, menaikkan respons frekuensi transistor dengan memperpendek waktu pemindahan melewati basis. Dua HBT yang paling sering digunakan adalah silikon-germanium dan aluminium arsenid, tetapi jenis semikonduktor lain juga bisa digunakan untuk struktur HBT. Struktur HBT biasanya dibuat dengan teknik epitaksi, seperti epitaksi fase uap logam-organik dan epitaksi sinar molekuler.

Daerah operasi

Batas operasi aman transistor, biru: batas I_C maksimum, merah: batas V_CE maksimum, ungu: batas daya maksimum

Transistor dwikutub mempunyai lima daerah operasi yang berbeda, terutama dibedakan oleh panjar yang diberikan:

Aktif-maju (atau aktif saja): pertemuan emitor-basis dipanja maju dan pertemuan basis-kolektor dipanjar mundur. Hampir semua transistor didesain untuk mencapai penguatan arus tunggal emitor yang terbesar ( $\beta_F$ ) dalam moda aktif-maju. in forward-active mode. Dalam keadaan ini arus kolektor-emitor beberapa kali lipat lebih besar dari arus basis.
Aktif-mundur (atau aktif-terbalik atau terbalik): dengan membalik pemanjaran pada moda aktif-maju, transistor dwikutub memasuki moda aktif-mundur. Pada moda ini, daerah emitor dan kolektor bertukar fungsi. Karena hampir semua BJT didesain untuk penguatan arus moda aktif-maju yang maksimal, $\beta_F$ pada moda terbalik beberapa kaki lipat lebih rendah. Moda transistor ini jarang digunakan, dan hanya diperhitungkan untuk kondisi kegagalan dan untuk beberapa jenis logika dwikutub. Tegangan tembus panjar terbalik pada basis mungkin lebih rendah pada moda ini.
Jenuh: dengan semua pertemuan dipanjar maju, BJT memasuki moda jenuh dan memberikan konduksi arus yang besar dari emitor km kolektor. Moda ini berkorespondensi dengan logika hidup, atau sakelar yang tertutup.
Putus: pada keadaan putus, pemanjaran bertolak belakang dengan keadaan jenuh (semua pertemuan dipanjar terbalik). Arus yang mengalir sangat kecil, dengan demikian berkorespondensi dengan logika mati, atau sakelar yang terbuka.
Tembusan bandang

Walaupun daerah-daerah tersebut didefinisikan dengan baik untuk tegangan yang cukup besar, mereka bertumpang tindih jika tegangan panjar yang dikenakan terlalu kecil (kurang dari beberapa ratus milivolt).

Transistor dalam moda aktif-maju

Transistor BJT NPN dalam moda aktif-maju

Diagram disamping menunjukkan transistor NPN disambungkan ke dua sumber tegangan. Untuk membuat transistor menghantar arus yang kentara dari C ke E, $V_{\text{BE}}$ harus diatas harga minimum yang sering disebut sebagai tegangan potong. Tegangan potong biasanya kira-kira 600 mV untuk BJT silikon pada suhu ruang, tetapi ini juga bisa berbeda-beda bergantung pada tipe transistor dan teknik pemanjaran. Tegangan yang dikenakan ini membuat pertemuan P-N bagian bawah berubah menjadi hidup dan memungkinkan aliran elektron dari emitor ke basis. Pada moda aktif, medan listrik yang terdapat di antara basis dan kolektor (disebabkan oleh $V_{\text{CE}}$ ) akan menyebabkan mayoritas elektron untuk melintasi pertemuan P-N bagian atas menuju ke kolektor untuk membentuk arus kolektor $I_{\text{C}}$ . Elektron yang tertinggal bergabung kembali dengan lubang yang merupakan pembawa mayoritas pada basis sehingga menimbulkan arus melalui sambungan basis untuk membentuk arus basis, $I_{\text{B}}$ . Seperti yang diperlihatkan pada diagram, arus emitor $I_{\text{E}}$ , adalah arus transistor total, yang merupakan penjumlahan arus saluran lainnya $(I_{\text{E}} = I_{\text{B}} + I_{\text{C}})$ . Pada diagram, tanda panah menunjukkan arah dari arus konvensional, aliran elektron mengalir berlawanan dengan tanda panah. Pada moda aktif, perbandingan dari arus kolektor-ke-basis dengan arus basis disebut dengan penguatan arus DC. Pada perhitungan, harga dari penguatan arus DC disebut dengan $h_{\text{FE}}$ , dan harga penguatan arus AC disebut dengan $h_{\text{fe}}$ . Walaupun begitu, ketika cakupan frekuensi tidak diperhitungkan, simbol $\beta$ sering digunakan. Perlu diperhatikan bahwa arus emitor berhubungan dengan $V_{\text{BE}}$ secara eksponensial. Pada suhu ruang, peningkatan $V_{\text{BE}}$ sebesar kurang-lebih 60 mV meningkatkan arus emitor dengan faktor 10 kali lipat. Kerena arus basis kurang lebih sebanding dengan arus kolektor dan emitor, ini juga berubah dengan fungsi yang sama. Untuk transistor PNP, secara umum cara kerjanya adalah sama, kecuali polaritas tegangan panjar yang dibalik dan fakta bahwa pembawa muatan mayoritas adalah lubang elektron.

Transistor PNP dalam moda aktif-maju

Transistor PNP moda aktif

Sejarah

Transistor pertama

Transistor dwikutub titik-sentuh diciptakan pada Desember 1947^[7] di Bell Telephone Laboratories oleh John Bardeen dan Walter Brattain dibawah arahan William Shockley. Versi pertemuan diciptakan pada tahun 1948^[8]. Setelah menjadi peranti pilihan untuk berbagai rangkaian, sekarang penggunaannya telah banyak digantikan oleh FET, baik pada sirkuit digital (oleh CMOS) ataupun sirkuit analog (oleh MOSFET dan JFET).

germanium sering digunakan pada tahun 1950-an dan 1960-an. Karena transistor jenis ini mempunyai tegangan potong yang rendah, membuatnya cocok untuk beberapa penggunaan isyarat tegangan rendah. Transistor ini memiliki kemungkinan lebih besar untuk mengalami thermal runaway.

Cara Mengecek Transistor dengan AVO Meter | Sebelumnya kita sudah mempelajari bagaimana fungsi multimeter dan cara menggunakannya. AVO meter adalah suatu alat ukur yang digunakan untuk mengukur Arus listrik (Ampere), Hambatan listrik (Ohm) dan tegangan listrlk (volt), jadi bisa kita simpulkan bahwa Avo meter merupakan paket alat ukur yang multi fungsi (Multimeter).

Pada tulisan kali ini kita bahas khusus cara mengukur Transistor (menentukan kaki-kaki transistor, menentukan jenis transistor dan men-cek transistor dalam kondisi baik atau sudah rusak).

Kita ketahui bahwa Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prisip pengujian dioda diterapkan pada pengujian transistor.

Menguji transistor

1. Menguji transistor jenis NPN
Sakelar jangkah pada x100 ,

Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus bergerak ke kanan
Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus bergerak ke kanan lagi.
Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus tidak bergerak
Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor jarum juga harus tidak bergerak.

Saklar jangkah pada 1 k,

Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.

2. Menguji transistor jenis PNP
Sakelar jangkah pada x100

Penyidik hitam pada Basis, Penyidik merah pada Kolektor, jarum harus tidak bergerak
Penyidik hitam tetap pada Basis, Penyidik merah dipindah ke Emitor, jarum harus tidak bergerak
Penyidik merah dipindah pada Basis dan hitam pada Kolektor, jarum harus bergerak
Penyidik merah tetap pada Basis Penyidik hitam dipindah ke Emitor harus bergerak.

Saklar jangkah pada 1 k,

Penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit bergerak ke kanan dan bila dibalik jarum harus tidak bergerak.

Kesimpulan : Apaila salah satu peristiwa/pengujian diatas tidak terjadi, maka kemungkinan transistor rusak, dan dengan cara pengujian diatas kita juga bisa menentukan posisi/letak kaki-kaki tranistor (basis, kolektor dan emitor)

3. Menguji Transistor FET
Penentuan jenis FET dilakukan dengan saklar jangkah pada x100 penyidik hitam pada Source dan merah pada Gate. Bila jarum menyimpang, maka janis FET adalah kanal P dan bila tidak, FET adalah kanal N

Menguji Transistor Jenis FET

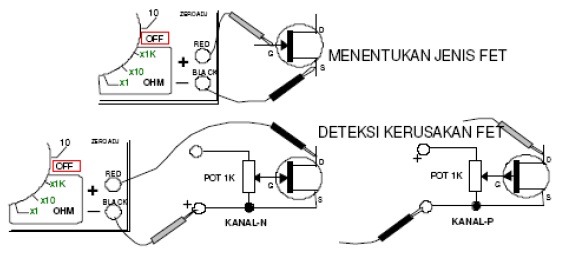

Kerusakan FET dapat diamati dengan rangkaian pada gambar diatas. Dengan Mengunakan potensiometer dan dirangkai seperti gambar, Saklar Jangkah diletakkan pada x1k atau x10k, potensio pada minimum, resistansi harus kecil. Bila potensio diputar ke kanan, resistansi harus tak terhingga. Bila peristiwa ini tidak terjadi, maka kemungkinan FET rusak

4. Menguji Transistor UJT
Cara kerja UJT (Uni Junktion Transistor) adalah seperti switch, UJT kalau masih bisa on off berarti masih baik.

Saklar Jangkah pada 10 VDC dan potensio pada minimum, tegangan harus kecil. Setelah potensio diputar pelan-pelan jarum naik sampai posisi tertentu dan kalau diputar terus jarum tetap disitu. Bila jaum diputar pelan-pelan ke arah minimum lagi, pada suatu posisi tertentu tiba-tiba jarum bergerak ke kiri dan bila putaran potensio diteruskan sampai minimum jarum tetap disitu. Bila peristiwa tersebut terjadi, maka UJT masih baik.
4. bagaimana cara mengecek transistor apakah masih dalam kondisi baik/rusak!;

Transistor memiliki 3 buah kaki yang tidak boleh terbalik dalam pemasangannya dirangkaian elektronika. Kaki transistor ada 3 buah yaitu basis, emitor dan kolektor, untuk mengetahui kaki-kaki transistor tersebut dapat melihat data sheet atau menggunakan multimeter. Secara umum transistor dikemas dalam beberapa varian yg sudah dapat dipastikan tiap kakinya secara kasat mata. Berikut adalah referensi bentuk kemasan transistor yang langsung dapat kita ketahui kaki basis, kolektor dan emeitor tanpa harus menentukannya dengan alat ukur. mengetahui kaki transistor,menentukan kaki transistor,mengukur transistor,memilih kaki transistor,identifikasi kaki transistor,mengetest kaki transistor,menetukan jenis transistor,mengetaui jenis transistor,menentukan basis transistor,menentukan emitor transistor,mengetahui basis emitor kolektor,kaki transistor,urutan kaki transistorpin tansistor,mengukur kaki transistor Apabila kita tidak memiliki gambar referensi kemasan transistor diatas maka dapat menetukan kaki transistor dengan multimeter. Menentukan kaki transistor dimulai dengan menentukan kaki basis sekaligus menentukan jenis transistor yang dilakukan dengan seting multimeter pada Ohm meter dan mengukur resistansi antar kaki transistor sebagai berikut. mengetahui kaki transistor,menentukan kaki transistor,mengukur transistor,memilih kaki transistor,identifikasi kaki transistor,mengetest kaki transistor,menetukan jenis transistor,mengetaui jenis transistor,menentukan basis transistor,menentukan emitor transistor,mengetahui basis emitor kolektor,kaki transistor,urutan kaki transistorpin tansistor,mengukur kaki transistor 1. Menentukan Kaki Basis, Sekaligus Menentukan Jenis Transistor Untuk menentukan kaki basis kita harus tau karakter kaki basis ini, yaitu memiliki hubungan fordward bias pada basis ke kolektor dan basis ke emitor serta refervse bias dari kolektor ke basis dan emitor ke basis pada jenis transistor NPN dan kondis sebaliknya pada jenis PNP. Pada tahap ini kita harus memisalkan kaki-kaki transistor tersebut dengan nama lain, sebagai contoh kaki 1 kaki 2 dan kaki 3. Kemudian set multimeter ke Ohm meter x10 atau x100 kemudian kita cari kaki basis dengan : Hubungkan probe merah ke salah satu kaki, misal kaki 1 kemudian probe hitam dihubungkan ke kedua kaki yang lain, apabila multimeter memberikan nilai ukur resistansi yang rendah (jarum bergerak lebar) pada keduanya maka kaki 1 adalah kaki basis untuk transistor PNP. Dan NPN apabila probe pada posisi kaki 1 adalah probe hitam dengan hasil ukur seperti sebelumnya. Jika hanya pada satu kaki 2 atau 3 saja yang bergerak kemungkinan basis nya 2 atau 3. Ulangi, carilah konfigurasi sampai diketemukan jarum meter bergerak semua. Pastikan basis sudah ketemu dan jenis transistor NPN atau PNP NPN : Kaki basis probe hitam, kaki emitor dan kolektor probe merah maka jarum bergerak. kemudian bila dibalik kaki basis probe merah, kaki emitor dan kolektor probe hitam jarum tidak bergerak. PNP: Kaki basis probe merah, kaki emitor dan kolektor probe hitam maka jarum bergerak. kemudian bila dibalik kaki basis probe hitam, kaki emitor dan kolektor probe merah jarum tidak bergerak. 2. Menentukan Kaki Kolektor Dan Emitor Kaki basis sudah ditentukan kemudian kita dapat menetukan kaki kolektor dan emitor dengan konsep transistor sebagai saklar. Untuk menetukan kaki kolektor dan emitor seting multmeter di pindah ke Ohm meter x10KOhm, Kemudian lakukan teknik berikut. Misalnya transistor NPN. Hubungkan probe hitam pada salah satu kaki selain basis dengan cara menempelkan probe bersama jari tangan kita (probe dan kaki transistor dipegang jadi satu) Hubungkan probe merah pada kaki yang lain (juga selain basis) dan jangan disentuh dengan jari tangan. Sentuh kaki basis dengan jari tangan. Jika jarum meter tidak bergerak, balik posisinya ke kaki yang lain. Sentuh kembali kaki basis dengan jari tangan. Jika jarum meter bergerak cukup lebar maka bisa dipastikan kaki yang dipegang bersama probe hitam adalah kolektor, kaki yang lain (probe merah) adalah emitor Untuk transistor PNP caranya sama cuma posisi probe merah dan probe hitam dibalik. Untuk kaki emitor pada kemasan tertentu biasanya ditandai sirip pada kemasan transistor. Kemudian tanda untuk kaki kolektor adalah huruf c, tanda titik bulat, titik kotak atau titik segitiga yang berada di kemasan transistor.

Read more at: http://elektronika-dasar.com/tutorial/menentukan-kaki-transistor/
Copyright © Elektronika Dasar

ransistor adalah termasuk komponen utama dalam elektronika. Transistor terbuat dari 2 dioda germanium yang disatukan. Tegangan kerja transistor sama dengan dioda yaitu 0,6 volt. Saat ini hampir semua perangkat elektronika menggunakan transistor sebagai komponen utama selain IC. Transistor juga merupakan komponen yang paling rawan mengalami kerusakan, karena kelemahan yang dimilikinya. Nah, bagaimana cara mengetahui dan mengetes kerusakan transistor tersebut ? Silahkan simak terus artikel berikut.

Transistor memiliki 3 kaki yaitu :

EMITOR (E)
BASIS (B)
COLECTOR (C)

Jenis transistor ada 2 yaitu :

Transistor PNP (anoda katoda anoda / kaki katoda yang disatukan)
Transistor NPN (katoda anoda katoda / kaki anoda yang disatukan)

Contoh transistor : C 828, FCS 9014, FCS 9013, TIP 32, TIP 31, C5149, C5129, C5804, BU2520DF, BU2507DX, dll

Simbol di rangkaian : “Q”, simbol gambarnya dibawah ini :

Menentukan Kaki Transistor

Menentukan Kaki Basis

Putar batas ukur pada Ohmmeter X10 atau X100.
Misalkan kaki transistor kita namakan A, B, dan C.
Bila probe merah / hitam => kaki A dan probe lainnya => 2 kaki lainnya secara bergantian jarum bergerak semua dan jika dibalik posisi hubungnya tidak bergerak semua maka itulah kaki BASIS.

Menentukan Kaki Colector NPN

Putar batas ukur pada Ohmmeter X1K atau X10K.
Bila probe merah => kaki B dan probe hitam => kaki C. Kemudian kaki A (basis) dan kaki B dipegang dengan tangan tapi antar kaki jangan sampai terhubung. Bila jarum bergerak sedikit berarti kaki B itulah kaki COLECTOR.
Jika kaki basis dan colector sudah diketahui berarti kaki satunya adalah emitor.

Mengukur Transistor Dengan Multitester

Batas ukur pada Ohmmeter X10 / X100

TRANSISTOR PNP
TRANSISTOR NPN
TRANSISTOR NPN DENGAN DUMPER

1. 5. mengetahui kapasitas menggunakan multimeter komponen berikut

a. Resistor

b. Kapasitor

c. Transistor

a. Cara Menguji Resistor

Walaupun komponen ini tidak memiliki kutub negatif dan positif tetapi dengan multimeter kita akan menguji kualitasnya. Tidak menutup kemungkinan adanya kerusakan yang disebabkan oleh beberapa faktor, salah satu diantaranya karena terbakar/korsleting karena tidak tahan menahan arus yang lebih besar dari nilainya.

Untuk mengujinya dengan multimeter kita boleh membolak-balik kaki resistor ataupun sebaliknya membolak-balik colok (+) dan colok (-).

Langkah-langkah pemeriksaan resistor:

1. Memutar saklar sampai pada posisi R x Ohm.

2. Kalibrasi dengan menghubungkan colok (+) dan colok (-). Kemudian memutar penyetel sampai jarum menunjuk pada angka nol (0). Atau putar control adjusment untuk menyesuaikan.

3. Setelah itu kita hubungkan pencolok (+) pada salah satu kaki resistor, begitu pula colok (-) pada kaki yang lain.

4. Perhatikan jarum penunjuk. Apakah ia bergerak penuh atau sebaliknya jika bergerak dan tak kembali berarti komponen masih baik. Bila sebaliknya jarum penunjuk skala tidak bergerak berarti resistor rusak.

5. Komponen resistor yang masih baik juga bisa dinilai dengan sama atau tidak nilai komponen resistor yang tertera pada gelang-gelang warnanya dengan pengukuran melalui multimeter.

b) Cara Menguji Kondensator (Capasitor)

Caranya adalah dengan langkah-langkah berikut di bawah ini:

1) Mula-mula saklar multimeter diputar ke atas. Tanda panah ke atas tepatnya R x Ohm

2) Kalibrasi sampai jarum multimeter menunjukkan angka nol tepat saat dua colok (+) dan colok (-) dihubungkan. Putar adjusment untuk menyesuaikan.

3) Hubungkan colok (-) dengan kaki berkutub negatif kondensator, sedangkan colok (+) dengan kaki positif kondensator. Lihat jarum. Apabila bergerrak dan tidak kembali berarti komponen tersebut masih baik. Jika bergerak dan kembali tetapi tidak seperti posisi semula berarti komponen rusak. Dan apabila jarum tidak bergerak sama sekali dipastikan putus

c. Cara Menguji Transistor

Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prinsip pengujian dioda diterapkan pada pengujian transistor. Untuk transistor jenis NPN, pengujian dengan jangkah pada x100, penyidik hitam ditempel pada Basis dan merah pada Kolektor, jarum harus meyimpang ke kanan. Bila penyidik merah dipindah ke Emitor, jarum harus ke kanan lagi.

Kemudian penyidik merah pada Basis dan hitam pada Kolektor, jarum harus tidak menyimpang dan bila penyidik hitam dipindah ke Emitor jarum juga harus tidak menyimpang.

Selanjutnya dengan jangkah pada 1 k penyidik hitam ditempel pada kolektor dan merah, pada emitor, jarum harus sedikit menyimpang ke kanan dan bila dibalik jarum harus tidak menyimpang. Bila salah satu peristiwa tersebut tidak terjadi, maka kemungkinan transistor rusak.

Untuk transitor jenis PNP, pengujian dilakukan dengan penyidik merah pada Basis dan hitam pada Kolektor, jarum harus meyimpang ke kanan. Demikian pula bila penyidik merah dipindah ke Emitor, jarum arus menyimpang ke kanan lagi. Selanjutnya analog dengan pangujian NPN.

Kita dapat menggunakan cara tersebut untuk mengetahui mana Basis, mana Kolektor dan mana Emitor suatu transistor dan juga apakah jenis transistor PNP atau NPN. Beberapa jenis multimeter dilengkapi pula fasilitas pengukur hFE, ialah salah parameter penting suatu transistor.

Dengan circuit seperti pada gambar, dapat diperkirakan bahan transistor. Pengujian cukup dilakukan antara Basis dan Emitor, bila voltage 0.2 V germanium dan bila 0.6 V maka kemungkinan silicon

selamat datang
